[FreeBSD] 無線網卡架設AP Server DWL-G520 Ralink RT2561

Oct 22nd, 2007 by appleboy 參觀者：2,175Views 機器人：507Views

今天終於搞定了這張網卡，同樣的 DWL-G520 有兩種版本，一個是 Atheros 另一個就是大廠 ralink 了，不過話說我自己已經把 Atheros 晶片的無線網卡實做過一個ap server了，其實也不難啦，不過之前在搞 ralink 的晶片的時候，是可以驅動，可是就是弄不起來ap，後來怎麼解覺得呢，那就是換freebsd的版本，我之前是在 FreeBSD 6.2 release 底下弄的，我換到 FreeBSD 6.2-STABLE-200709版本，就馬上抓到，然後就進行ap的架設，後來就成功了，相當爽，畢竟可以繼續惡搞其他東西了。

接下來教大家如何安裝了，系統配備如下

硬體：i386 PC Intel P4 1.6G
記憶體：256M RAM
網卡：2 片網卡 ( 一般 100M 網卡 + 一片 D-Link DWL-G520 54G無線網卡 )
作業系統：FreeBSD 6.2 Stable

1. 首先我們準備兩張網卡，第一有線網卡做對外，然後無限網卡做對內，並且架設DHCP Server 這個可以省略，妳也可以直接設定內部ip，看妳怎麼設定了

首先我們要把freebsd支援無線網卡的module打開，並且把 pf 防火牆給啟動，所以必須編譯kernel

cd /usr/src/sys/i386/conf

vi GENERIC

#在最後面加上

# Ipfw

options IPFIREWALL

options IPFIREWALL_DEFAULT_TO_ACCEPT

options IPFIREWALL_VERBOSE

options IPFIREWALL_VERBOSE_LIMIT=10

options IPDIVERT

options ACCEPT_FILTER_HTTP

options ACCEPT_FILTER_DATA

#  wireless suport

device ath

device ath_hal

device ath_rate_sample

device wi

device wlan

device wlan_wep

device wlan_ccmp

device wlan_tkip

device wlan_xauth

device wlan_acl

#  packet filter firewall suport

device      pf

device      pflog

device      pfsync

options     ALTQ

options     ALTQ_CBQ

#儲存 :wq!

#然後開始編譯kernel

config GENERIC

#  一切就緒開始編譯核心

cd ../compile/GENERIC

make cleandepend; make depend all install

然後在開機自動載入module

vi /boot/loader.conf        #  讓開機就自動載入無線網路的 funtion

wlan_wep_load="YES"

wlan_tkip_load="YES"

wlan_ccmp_load="YES"

wlan_xauth_load="YES"

wlan_acl_load="YES"

設定啟動 Packet Filter 之 ( NAT ) 及 ( 防火牆 ) 功能

#vi /etc/sysctl.conf #  開啟 NAT 功能讓封包可轉出去

net.inet.ip.forwarding=1

net.inet.ip.fastforwarding=1

#vi /etc/inetd.conf #  開啟 ftp 代理，這是 PF 比較特殊的一點，一定要開啟這個 Intranet 的 ftp client 才能出得去

#這個如果妳沒用到的話，其實也不必設定，因為也沒關西

ftp-proxy   stream  tcp nowait  root/usr/libexec/ftp-proxy  ftp-proxy

#vi /etc/pf.conf  # 加入 PF 防火牆之規則，因為我們只做基本測試所以防火牆規則全開，若要更多的限制請自己學習 PF 規則。

ext_if="rl0"

int_if="ral0"

#

nat on $ext_if from $int_if:network to any -> ($ext_if)

rdr on $int_if proto tcp from any to any port 21 -> 127.0.0.1 port 8021

#

pass in all

pass out all

架設 DHCP Server 自動發放 IP 給 Wireless LAN ral0

#cd /usr/ports/net/isc-dhcp3-server       #  安裝設定 ISC 版本的 DHCP Server

#make install clean

#cd /usr/local/etc

#cp dhcpd.conf.sample dhcpd.conf

#true > dhcpd.conf      #  清掉裡面的設定值我要自行寫入

#vi dhcpd.conf

default-lease-time 6000;

max-lease-time 7200;

option subnet-mask 255.255.255.0;

option domain-name-servers 140.123.106.13,168.95.1.1;

option domain-name "ee.ccu.edu.tw";

option routers 192.168.1.254;

option broadcast-address 192.168.1.255;

option interface-mtu 1500;

option perform-mask-discovery on;

option mask-supplier on;

ddns-update-style none;

#  Wireless LAN 自動發放 IP 的區段

subnet 192.168.1.0 netmask 255.255.255.0 {

option routers 192.168.1.254;

option broadcast-address 192.168.1.255;

range 192.168.1.50 192.168.1.200;

}

subnet 140.123.107.0 netmask 255.255.255.0 {

}

#route add -host DHCP -interface ath0       #  指定 Wireless LAN ath0 提供 DHCP 服務

#vi /etc/rc.conf # 增加開機自動啟動的服務項目

defaultrouter="140.123.107.249"

hostname="ixp.cn.ee.ccu.edu.tw"

ifconfig_rl0="inet 140.123.107.54  netmask 255.255.255.0"

inetd_enable="YES"

sshd_enable="YES"

usbd_enable="YES"

# added by xorg-libraries port

local_startup="/usr/local/etc/rc.d"

ifconfig_ral0="inet 192.168.1.254  netmask 255.255.255.0"

pf_enable="YES"

pflog_enable="YES"

dhcpd_enable="YES"

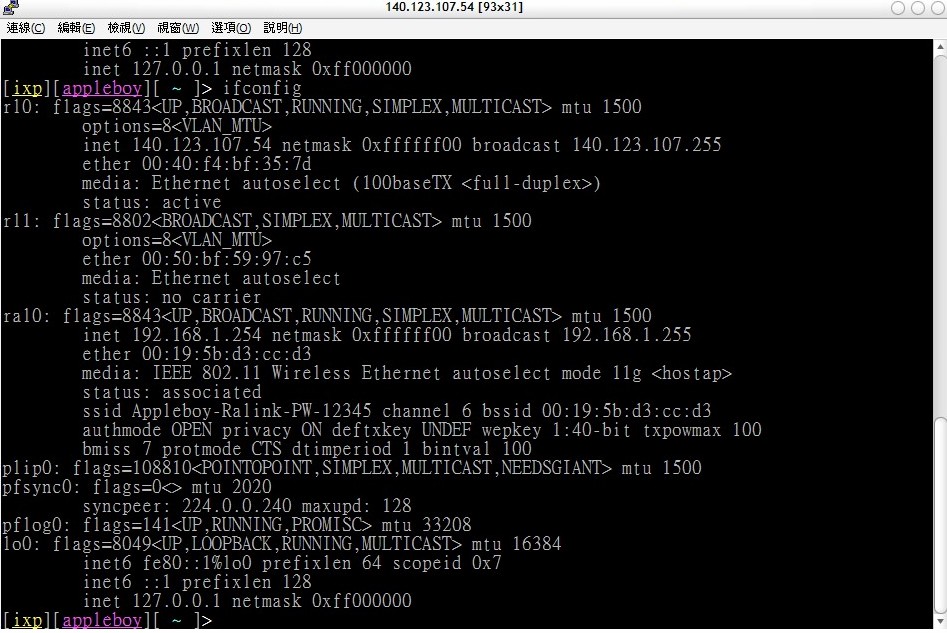

開起 Wireless LAN 卡運行 Access Point 模式

#ifconfig ral0 ssid Appleboy-Ralink channel 6 mode 11g mediaopt hostap # 採用一般無加密方式任何人只要搜尋到 SSID 就可使用

#ifconfig ral0 ssid Appleboy-Ralink wepmode on wepkey 12345 mode 11g mediaopt hostap # 採用 WEP 一般 ASCII 64 bit 加密模式只要輸入 5 碼數字的密碼即可
#ifconfig ral0 ssid Appleboy-Ralink wepmode on wepkey 0x1234567890 mode 11g mediaopt hostap # 採用 WEP 16 進位 64 bit 加密模式則要輸入 0x 再加 10 碼數字
